Descrizione del prodotto
La nostra linea automatica per saldatura pannelli di grigliato, completamente programmabile tramite touch screen è composta da:

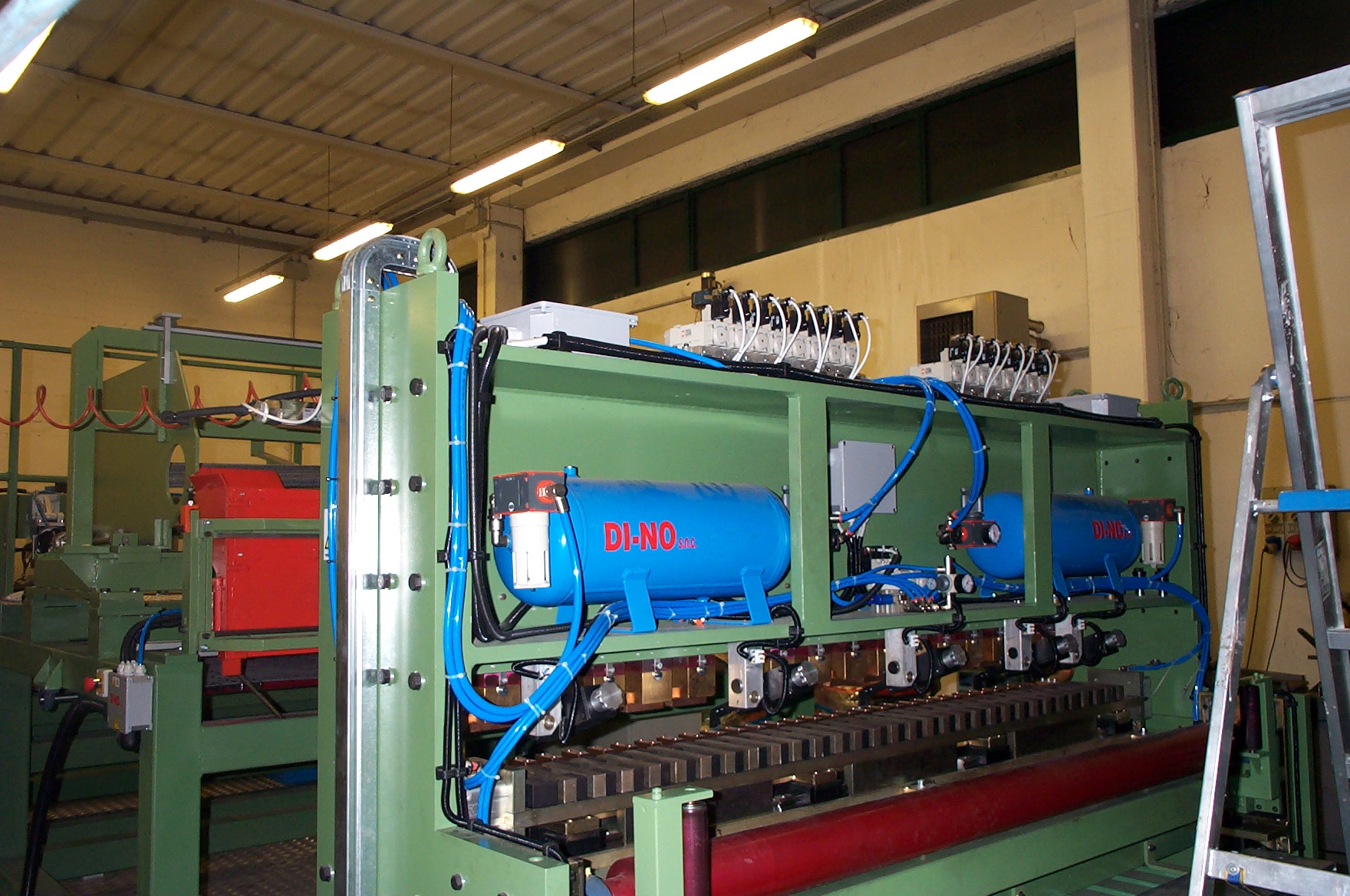

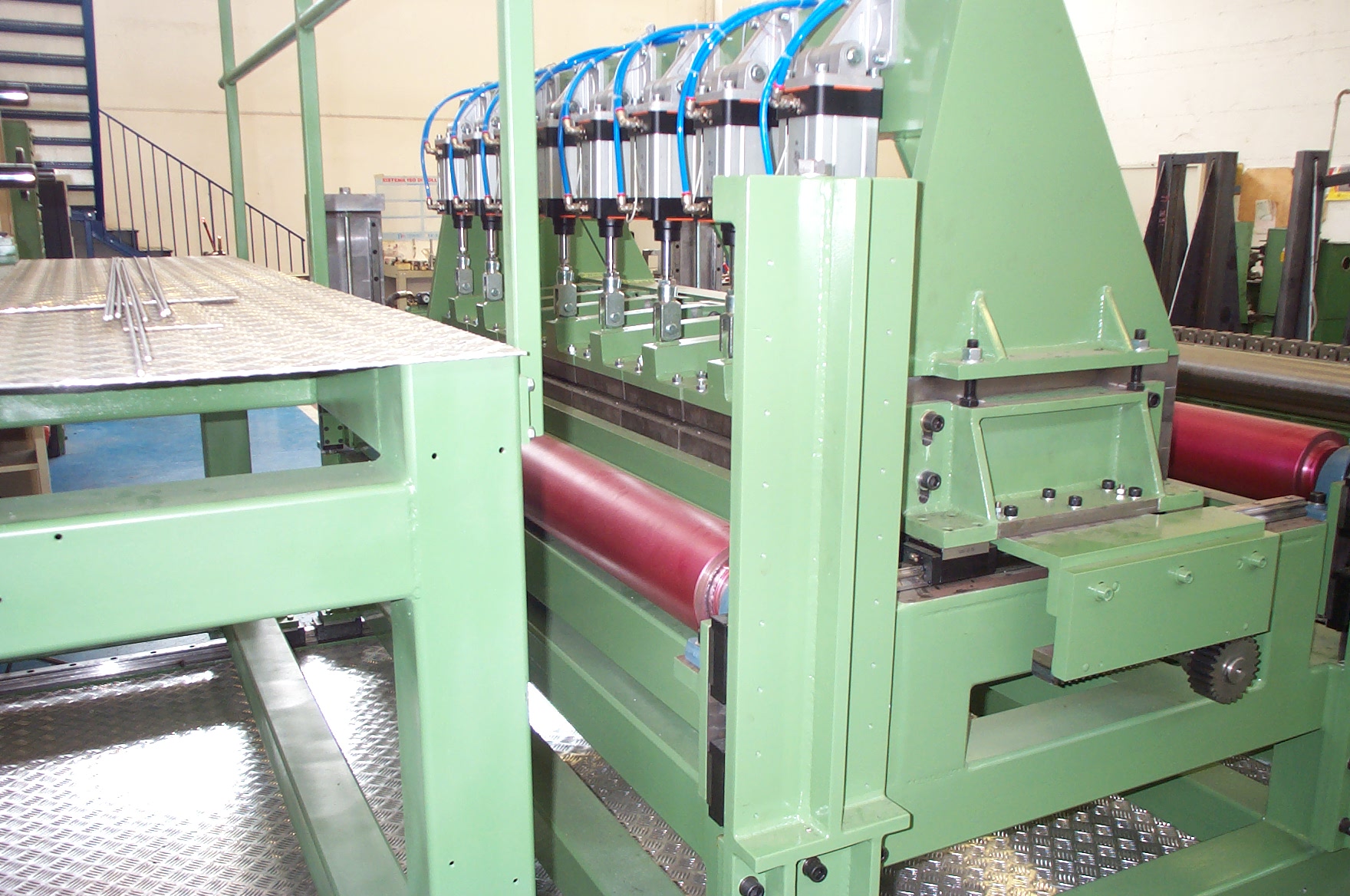

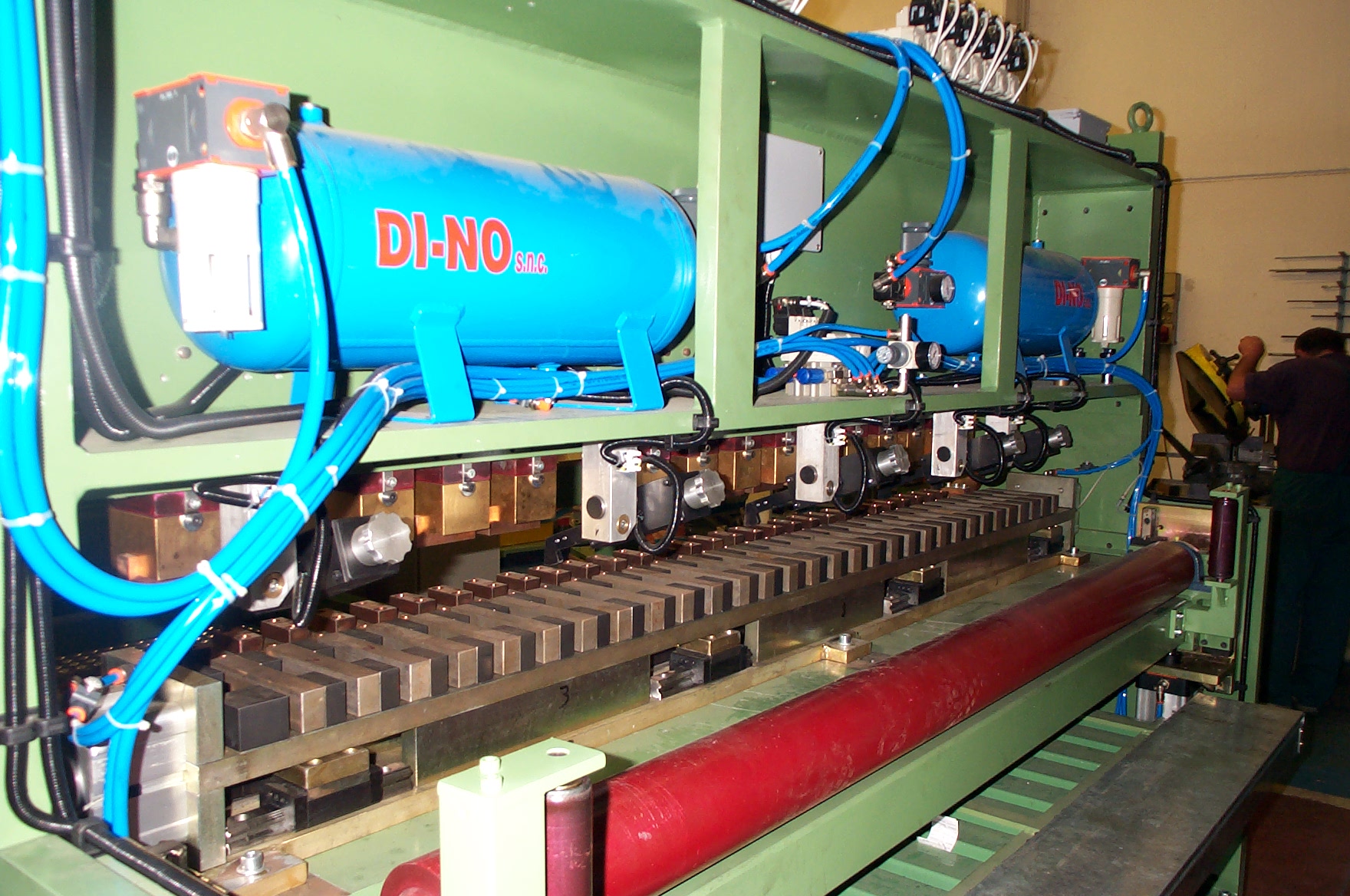

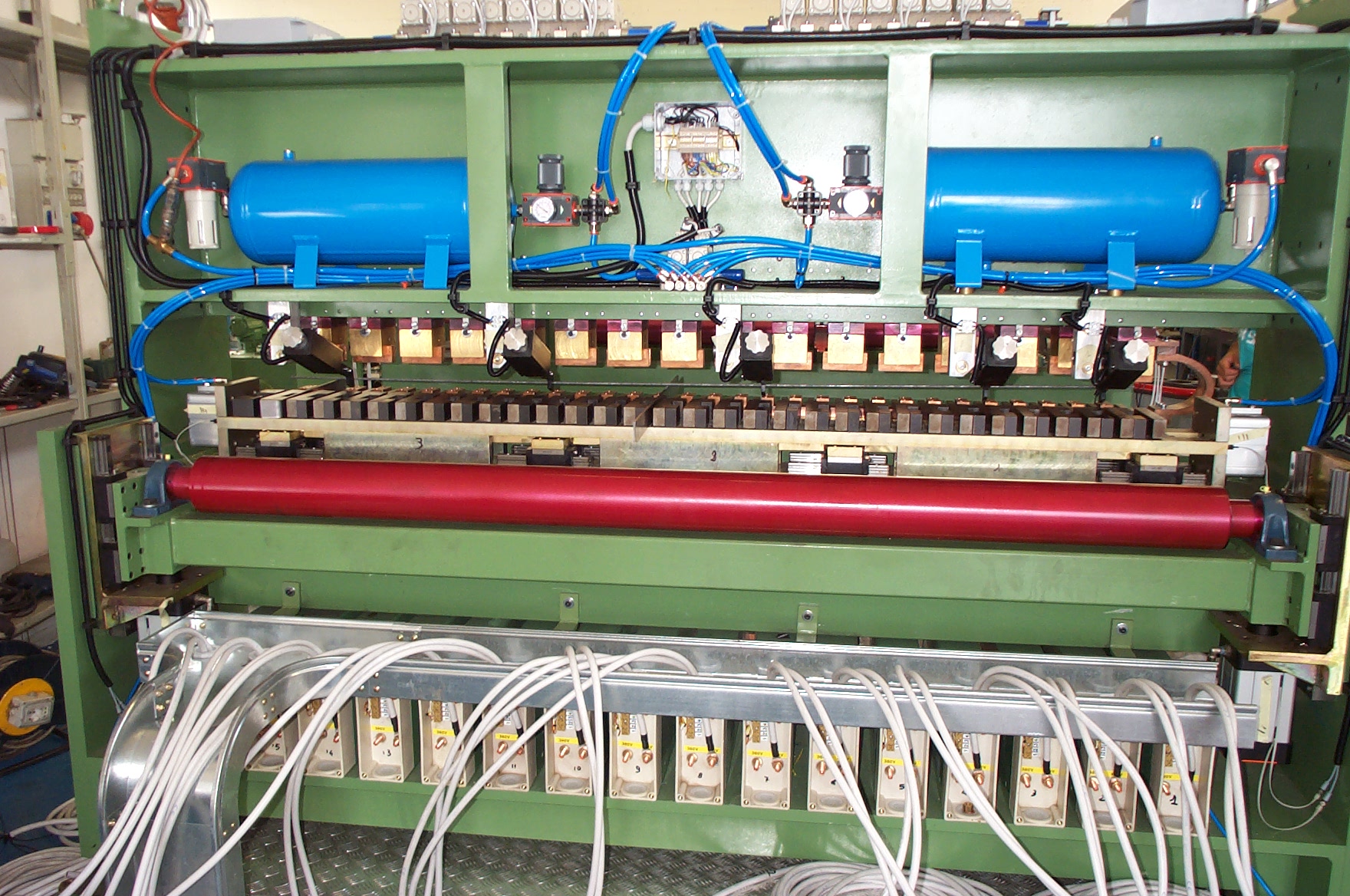

• Basamento di saldatura, composto da una solida struttura in carpenteria appositamente dimensionata per sostenere il peso del trasformatore e lo sforzo causato dalle teste di saldatura. In questa zona di lavoro, sono posizionate, oltre le teste di saldatura a doppio stadio, le mazzette in ottone porta elettrodi in rame e gli elettromagneti per il posizionamento del filo al momento della saldatura.
• Un gruppo avanzamento traino rete. L’avanzamento progressivo della griglia per mezzo di n°6 pinze pneumatiche, è controllato elettronicamente. Le pinze sono montate su di un carro, scorrevole su 2 guide lineari e azionato da un motore che trasmette il movimento.
• Un gruppo spintori, per l’avanzamento progressivo dei fili longitudinali lungo le canaline di carico. La navetta di spinta dei fili, è azionata tramite cilindro pneumatico con trasmissione movimento mediante catena. Inoltre la struttura è mobile, scorre su due guide e lo spostamento è manuale, consentendo all’operatore di agire con maggiore comodità per eseguire eventuali manutenzioni o cambi di attrezzature.
• Un caricatore a tramoggia mobile, dove vengono caricati i fili longitudinali.
• Due caricatori a tramoggia fisso, dove vengono caricati i fili trasversali.
• nr. 2 gruppi svolgitori dei piatti metallici
• Sistema di accatastamento del grigliato saldato e tagliato a misura
• Gruppo di taglio
PRESTAZIONI
Numero teste di saldatura: 4
Potenza nominale
Trasformatori monofase: 2 x 80 kVA
Spinta di saldatura: 266 daN/6 bars
Diametro filo saldabile
min./max: da 2.0 a 3.0 mm
Lunghezza max fili trasversali: 1000 mm
N° max fili longitudinali: 10 pz.
Lunghezza max fili longitudinali: 1100mm
Dimensione max della griglia: 1000 x 1100 mm
____________________________________________________________
DIMENSIONI
lunghezza: 4700 mm
larghezza: 1800 mm
altezza: 1750 mm
ALTRI DATI
potenza massima installata: 166.4 KW
tensione: 400 V
frequenza: 50 Hz
tensione ausiliari V :24 C.C.
pressione pneumatica d’esercizio: 6 - 7 bar
